O barramento CAN é usado em aplicações on e off-road, veículos nos setores de construção e agricultura, bem como em motores. O bus CAN está integrado no sensor.

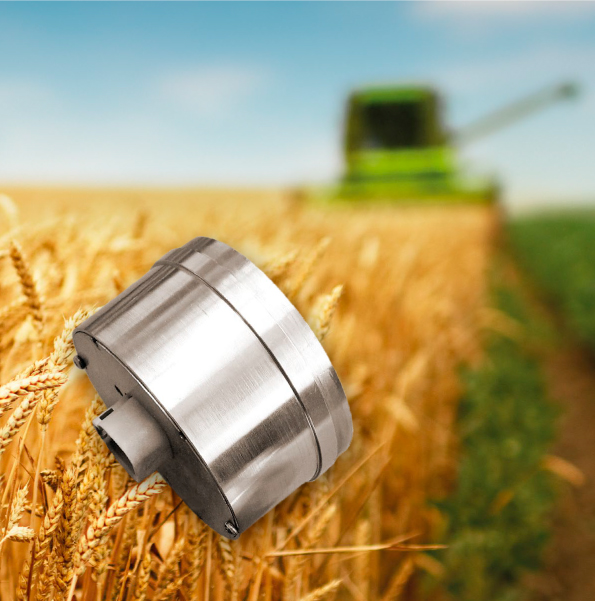

Exemplo de uso: Sensor em uso em máquinas de colheita móveis, para determinar a umidade no processo de colheita em andamento!

O sensor atende aos requisitos críticos de EMC e ambientais. Os sinais são integrados e processados diretamente no controle do cliente. Os sinais do barramento CAN se comunicam diretamente com o aparelho de controle.

A medição pelo sistema de sensores da Liebherr é baseada no princípio físico da determinação da capacitância no campo disperso de alta frequência.

Além de sua alta precisão e robustez, o sistema de sensores da Bad Schussenried é caracterizado por sua reprodutibilidade.

Cada sensor CAN é calibrado individualmente e testado final.

Dados Básicos do Sensor

Diâmetro com gola	80,0 milímetros
Diâmetro sem colar	78,0 milímetros
Altura do alojamento	43,1 milímetros
Altura com soquete	56 milímetros
Peso	0,625kg
Material da carcaça	Aço inoxidável 1.4305
Material da capa	Aço inoxidável 1.4301
Material da placa de desgaste	Cerâmica AI203
Conexão do processo	Flange de fixação
Aula de proteção	IPX9K/IP68
tdoca de sensor sem recalibração	Sim
Tecnologia	Transmissão
Sensor de umidade
Variável medida	Permissividade elétrica de alta resolução, dependendo do teor de umidade do material e da densidade do material
Frequência	21-25MHz
Temperatura de operação	5-70°C
Profundidade de penetração do material (dependendo do material)	3-5 (medição da influência da peça diminuindo exponencialmente com a profundidade) cm
Sensores de temperatura
Variável medida	Abra a temperatura do 1º Oscilador Abra a temperatura da 2ª Placa
Resolução de temperatura de saída	0,01K
Faixa de medição	-10 a 80°C
Transferência de valor de medição
Tipo de ônibus	Certificação CAN 2.0 B ISO 16845
Taxa de transmissão	250.000 bits/s
Transceptor	Proteção de circuito cruzado de 3,3 V, proteção contra sobretensão até +/- 36 V, proteção contra perda de terra, proteção contra superaquecimento (desligamento térmico) e proteção transiente de modo comum de +/- 100 V
Agendamento de ônibus	Externo, interno possível
Conexão elétrica
Tensão de alimentação	12 (mín./máx. 6-36) V
Consumo de energia	0,3 Amax/17 mA@12V
Proteção contra polaridade reversa	Sim
Conexão
Conexão	DEUTSCH DT 15-4P
0V/GND	Pino 1
CAN-Baixo	Pino 2
CAN-Alta	Pino 3
+12V	Pino 4
Mensagens CAN
Identificador de formato	Identificador de 29 bits, formato de quadro estendido
Número de bytes no campo de dados (DLC)	8
Identificador de valor medido	0x01505043
NTC1 Temperatura eletrônica: Inteiro com 2 casas decimais	Indicação: °C + 40 °C
NTC2	Temperatura atrás da placa cerâmica: Inteiro com 2 casas decimais Indicação: °C + 40 °C
C_value	Valor da capacidade do sensor de umidade: inteiro com 2 casas decimais
