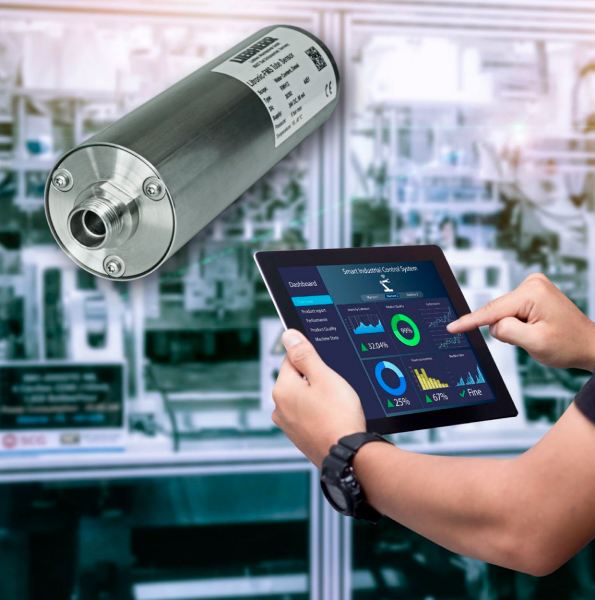

A determinação do teor de água in situ da Liebherr Litronic-FMS III-RMH12 é usada para detectar o teor de água (determinação da concentração) mesmo em faixas de ppm muito baixas em emulsões como óleo diesel, transmissão, hidráulica, motor, rolamento de rolos, transformador e turbina bem como em sistemas de bateria.

Os sensores foram desenvolvidos em cooperação com o comitê de padronização ISO/TS 16332 para a capacidade de separação de água dos filtros de diesel.

A instalação ocorre em bancadas de teste e inspeção e substitui a amostragem manual anterior, bem como outros sistemas de medição offline.

A medição pelo sistema de sensores da Liebherr é baseada no princípio físico da determinação da capacitância no campo disperso de alta frequência.

Além de sua alta precisão e robustez, os dispositivos de medição da Bad Schussenried são caracterizados por sua reprodutibilidade.

Uma vez que o sistema tenha sido calibrado, outros pontos de medição podem ser configurados ou dispositivos renovados nesta base a qualquer momento sem grande esforço. A planta, portanto, permanece sempre confiável, independentemente de seu prazo e idade anteriores.

Dados Técnicos:

Princípio físico	Campo coaxial em um condensador de cilindro
Frequência	20MHz
Local de medição	Diâmetro do tubo 12 mm
Conexão do processo	União roscada do anel de corte Ermeto 12 mm, M18x1,5
Faixa de medição	0 – 100 % de teor de água, janela de medição ajustável
Resolução de capacidade	250 aF
Ciclo de atualização	33,33 ms
Precisão de medição máxima alcançável	+/- 10 ppm de teor de água 1.)
Transferência de valor de medição	digital: RS-485, transmissão
Máx. número de sensores no ônibus	4
Comprimento máximo do barramento	1200 m
Fonte de energia	12-24 V, 0,5 VA
Faixa de medição de medição de temperatura	5 - 90°C
Temperatura ambiente operacional	5 - 60°C
Temperatura de armazenamento	-40 – 60°C 2.)
Aula de proteção	IP65
Máx. pressão	6 bar
Fluxo de volume	5 - 1200 l/h
Comprimento/tipo da linha de conexão	UNITRONIC® ROBUST C 7x0,14 blindado/6 m
Material da carcaça	V4A (1,4305)
Dimensões: Ø/Comprimento	54/219 (230) milímetros
Peso sem cabo	Aproximadamente. 2,1kg

1.) com comportamento de fluxo ideal e calibração adequada

2.) livre de líquido

Características:

• Processo de medição digital direta.
• Resolução de capacidade extremamente alta devido ao circuito de medição patenteado
• 30 medições por segundo permitem a avaliação do comportamento dinâmico
• Equalização de referência automática a cada segundo
• Base de tempo de quartzo regulada e estabilizada por temperatura (TCXO)
• Medição/compensação de temperatura de alta resolução do líquido.
• Medição/compensação de temperatura de alta resolução do circuito de medição.
• Resolução de água extremamente alta devido à geometria ideal do condensador coaxial.
• Condensador coaxial cerâmico.
• Carcaça em aço inoxidável de alta qualidade.
• Resistente a líquidos/óleos agressivos.
• Rendimento otimizado de fluxo com seção transversal uniforme.
• Conexão de processo simples.
• Interface/rede digital.
• Tecnologia de fluxo de dados com arbitragem automática de barramento.
